製品の使用用途（電力ケーブル）

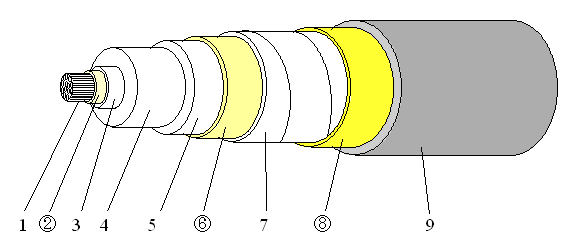

図−１　６．６ｋｖ〜４０ｋｖケーブル（送水防止タイプ）
図−１　６．６ｋｖ〜４０ｋｖケーブル（走水防止タイプ）
  1. 導体（軟銅撚線）
  2. 内部半導電性テープ
  3. 内部半導電性押出層
  4. 絶縁体（ＸＬＰＥ）
  5. 外部半導電性押出層
  6. 外部半導電性テープ（吸水半導電性テープ）
  7. 金属遮蔽層（銅箔テープ）
  8. 抑え巻テープ（絶縁吸水テープ）
  9. 外被（ＰＶＣ＝ポリ塩化ビニル防食層）
お問い合わせボタン 左のお問い合せボタンをクリックして頂くと、
弊社へメールが送れます。

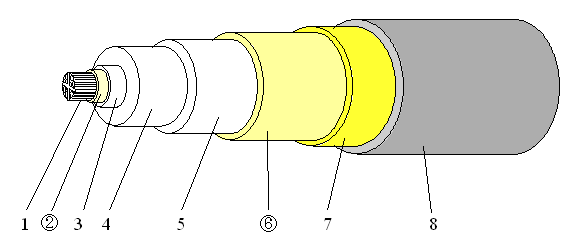

図−２　３０ｋｖ〜２００ｋｖ非遮水ケーブル（送水防止タイプ）
図−２　３０ｋｖ〜２００ｋｖ非遮水ケーブル（走水防止タイプ）
  1. （分割）導体−（図ー６参照）
  2. 内部半導電性テープ（吸水半導電性テープ）
  3. 内部半導電性押出層
  4. 絶縁体（ＸＬＰＥ）
  5. 外部半導電性押出層
  6. 外部半導電性テープ（吸水半導電性テープ）
  7. 金属遮蔽層（銅ワイヤーストランド）
  8. 抑え巻テープ（絶縁吸水テープ）
  9. 外被（ＰＶＣ）
お問い合わせボタン 左のお問い合せボタンをクリックして頂くと、
弊社へメールが送れます。

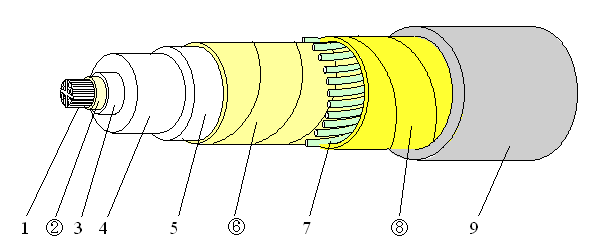

図−３　３０ｋｖ〜２００ｋｖ簡易遮水ケーブル（送水防止タイプ）
図−３　３０ｋｖ〜２００ｋｖ簡易遮水ケーブル（走水防止タイプ）
  1. （分割）導体−（図ー６参照）
  2. 内部半導電性テープ（吸水半導電性テープ）
  3. 内部半導電性押出層
  4. 絶縁体（ＸＬＰＥ）
  5. 外部半導電性押出層
  6. 外部半導電性テープ（吸水半導電性テープ）
  7. 金属遮蔽層（銅ワイヤーストランド）
  8. 外部半導電性テープ（両面吸水導電テープ）
  9. 遮水テープ（鉛又はアルミ箔複合体）
  10. 外被（ＰＶＣ）
お問い合わせボタン 左のお問い合せボタンをクリックして頂くと、
弊社へメールが送れます。

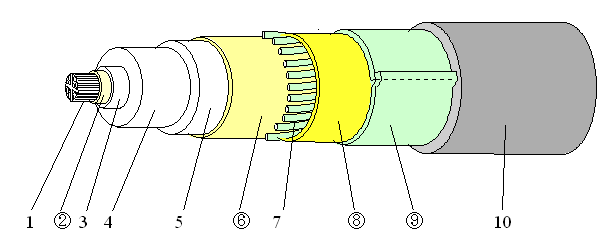

図−４　１００ｋｖ〜５００ｋｖ波形アルミ外装完全遮水ケーブル
図−４　１００ｋｖ〜５００ｋｖ波形アルミ外装完全遮水ケーブル（走水防止タイプ）
  1. （分割）導体−（図ー６参照）
  2. 内部半導電性テープ（吸水半導電性テープ）
  3. 内部半導電性押出層
  4. 絶縁体（ＸＬＰＥ）
  5. 外部半導電性押出層
  6. 外部半導電性テープ（吸水半導電性テープ）
  7. （半導電性）導線織込布テープ（吸水導電銅織込布テープ）
  8. 波形アルミ完全遮水層
  9. アスファルト
  10. 外被（ＰＶＣ）
お問い合わせボタン 左のお問い合せボタンをクリックして頂くと、
弊社へメールが送れます。

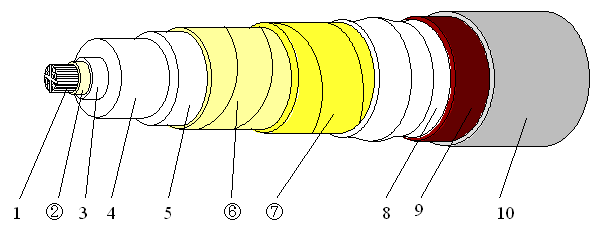

図−５　３０ｋｖ〜２００ｋｖ鉛被ケーブル（送水防止タイプ）
図−５　３０ｋｖ〜２００ｋｖ鉛被ケーブル（走水防止タイプ）
  1. （分割）導体−（図ー６参照）
  2. 内部半導電性テープ（吸水半導電性テープ）
  3. 内部半導電性押出層
  4. 絶縁体（ＸＬＰＥ）
  5. 外部半導電性押出層
  6. 外部半導電性テープ（吸水半導電性テープ）
  7. 鉛被（Ｐｂシース）
  8. 外被（ＰＶＣ）
お問い合わせボタン 左のお問い合せボタンをクリックして頂くと、
弊社へメールが送れます。

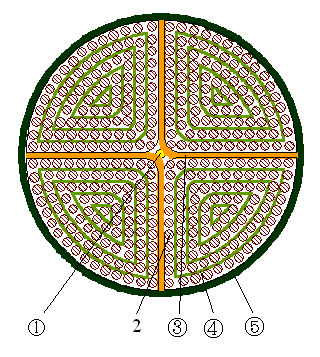

図−６　３０ｋｖ〜５００ｋｖ導体部分送水防止タイプ
図−６　３０ｋｖ〜５００ｋｖ導体部分走水防止タイプ
  1. 吸水ヤーン
  2. 素線
  3. 絶縁吸水テープ（分割導体セパレータ）
  4. 素線間絶縁吸水テープ
  5. 押さ巻き半導電性吸水テープ
